Loose Fiber dryer

Ι. Εισαγωγή

Αυτό το Loose Fiber Dryer είναι μια βελτιωμένη έκδοση του παραδοσιακού στεγνωτηρίου, που διαθέτει υψηλό βαθμό αυτοματισμού, εύκολη λειτουργία, ευρύ ρυθμιζόμενο εύρος ταχύτητας για την αλυσίδα στεγνώματος και υψηλή ενεργειακή απόδοση.

II. Κύρια Τεχνικά Χαρακτηριστικά

1. Υιοθετεί σύστημα ανακύκλωσης ζεστού αέρα και αποσβεστήρες εξοικονόμησης ενέργειας, εξασφαλίζοντας ενεργειακή απόδοση και πιο ομοιόμορφο στέγνωμα.

2. Η κύρια αλυσίδα μετάδοσης κίνησης χρησιμοποιεί ρύθμιση ταχύτητας μετατροπής συχνότητας για να προσαρμοστεί στις διαφορετικές απαιτήσεις της διαδικασίας στεγνώματος χαλαρών ινών.

3. Κάθε θάλαμος στεγνώματος έχει μια ανεξάρτητη θύρα εξάτμισης, που επιτρέπει τη ρύθμιση του όγκου των καυσαερίων σύμφωνα με τις διαφορετικές συνθήκες εργασίας, εξοικονομώντας ενέργεια.

4. Ο θάλαμος στεγνώματος έχει ένα ανεξάρτητο αυτόματο σύστημα ελέγχου θερμοκρασίας, με αποτέλεσμα την ελάχιστη απόκλιση θερμοκρασίας.

5. Στην είσοδο και την έξοδο εισέρχεται κρύος αέρας, εξασφαλίζοντας ομοιόμορφη θερμοκρασία ινών μετά το στέγνωμα.

6. Η οθόνη του φίλτρου καθαρίζεται εύκολα.

III. Κύρια διαμόρφωση

1. Κύρια ζώνη: Το Loose Fiber Dryer χωρίζεται σε δύο μέρη: μια ζώνη στεγνώματος (3 διαμερίσματα) και ένα διαμέρισμα μετάδοσης.

2. Ανεμιστήρας κυκλοφορίας: Ένας ανεμιστήρας κυκλοφορίας 15 kW είναι εγκατεστημένος στην κορυφή της ζώνης στεγνώματος, καθιστώντας την κυκλοφορία του αέρα εντός του θαλάμου πιο αποτελεσματική.

3. Κατανομή ροής αέρα: Ο ανεμιστήρας κυκλοφορίας είναι εξοπλισμένος με διάφραγμα διανομής ροής αέρα, εξασφαλίζοντας πιο ομαλή και ομοιόμορφη ροή αέρα και εγγυημένη ποιότητα στεγνώματος.

4. Πλαίσιο από χάλυβα θαλάμου ξήρανσης: Κατασκευασμένο με χρήση τυπικού τετράγωνου σωλήνα 2,5 mm.

5. Έλεγχος θερμοκρασίας: Εξοπλισμένο με μια αξιόπιστη πνευματική βαλβίδα διαφράγματος για τον έλεγχο του ατμού, διατηρώντας αποτελεσματικά τη σταθερή θερμοκρασία εντός του θαλάμου στεγνώματος.

6. Αποστράγγιση: Χρησιμοποιεί μια αποστράγγιση τύπου ανεστραμμένου κάδου υψηλής απόδοσης με βαλβίδα παράκαμψης Υ, επιτρέποντας την πιο αποτελεσματική επαναχρησιμοποίηση της αποστράγγισης και τη διατήρηση του ατμού.

7. Πλάκα πλέγματος μετάδοσης: Από ανοξείδωτο πλέγμα.

8. Πτερύγια διάχυσης θερμότητας: 1 Δύο σετ διαμερισμάτων, που χρησιμοποιούν σχέδιο σπειροειδούς περιέλιξης αλουμινίου.

9. Αποσβεστήρες εξοικονόμησης ενέργειας: Ηλεκτρικοί αποσβεστήρες (αναλογικό άνοιγμα ελέγχου) εγκαθίστανται στο επάνω μέρος, προσαρμόζοντας το μέγεθος ανοίγματος και κλεισίματος σε πραγματικό χρόνο ανάλογα με τη θερμοκρασία για μεγαλύτερη ενεργειακή απόδοση.

10. Αφαίρεση υπολειμμάτων κάτω από τα δικτυωτά πάνελ: Μια κάτω πλάκα τοποθετείται μεταξύ των άνω και κάτω δικτυωτών πλαισίων για εύκολο καθάρισμα και συλλογή χνούδι και χνούδι.

11. Κάθε διαμέρισμα είναι εξοπλισμένο με κινητές οθόνες για εύκολη καθημερινή συντήρηση και καθαρισμό.

12. Ο κινητήρας μετάδοσης κίνησης είναι εξοπλισμένος με έλεγχο μετατροπέα συχνότητας, επιτρέποντας την ευέλικτη προσαρμογή της ταχύτητας μεταφοράς όπως απαιτείται.

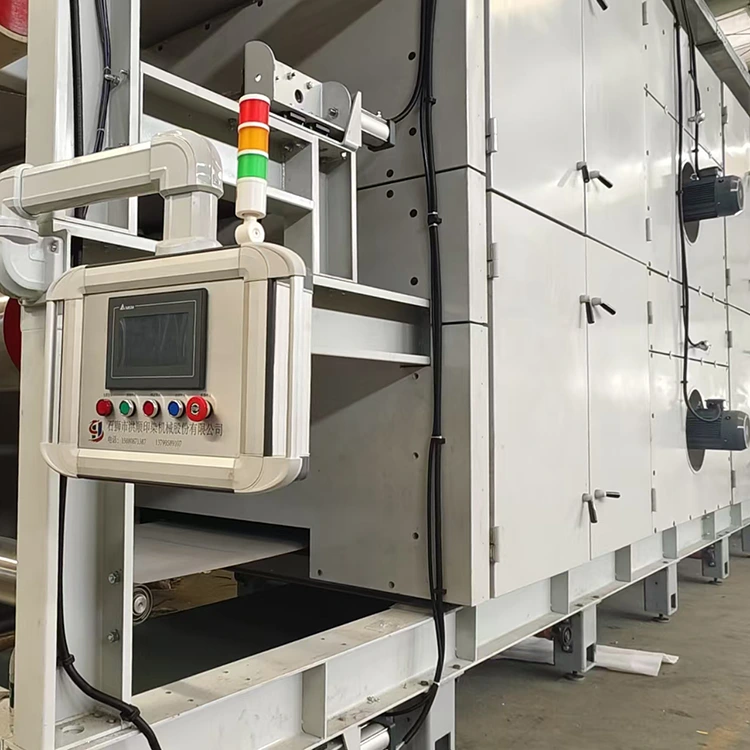

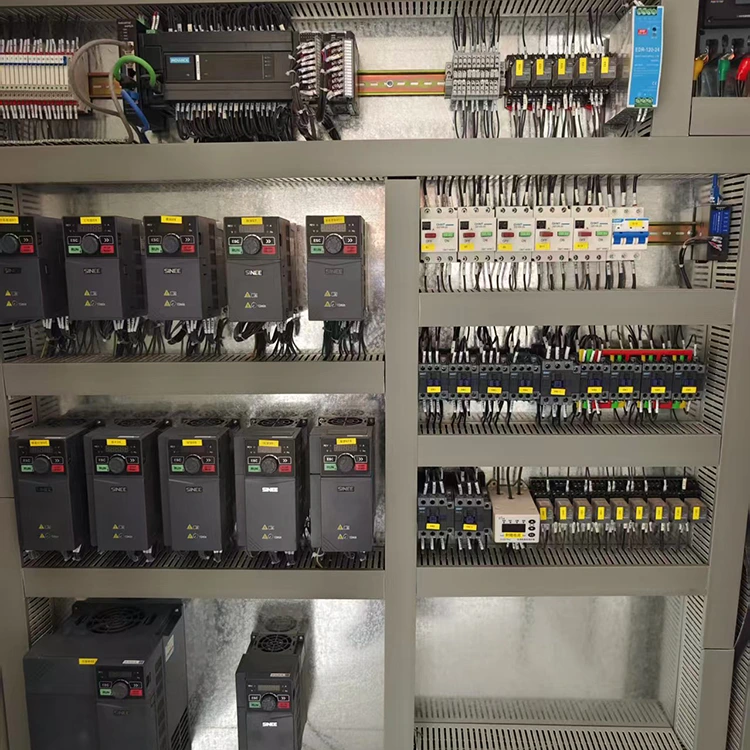

13. Ηλεκτρικός έλεγχος: Έλεγχος οθόνης αφής με ενσωματωμένο PLC, που προσφέρει απλή λειτουργία και διαισθητική οθόνη.

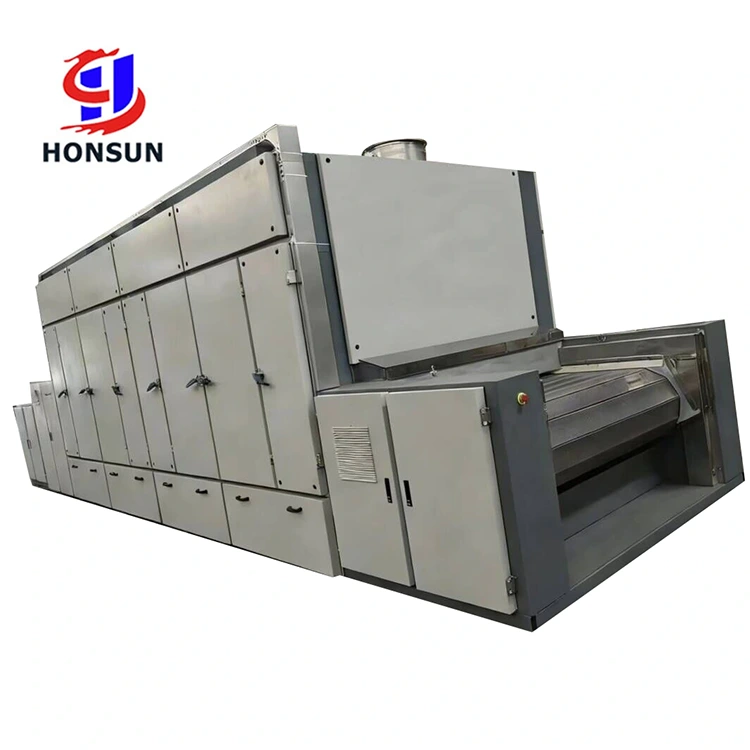

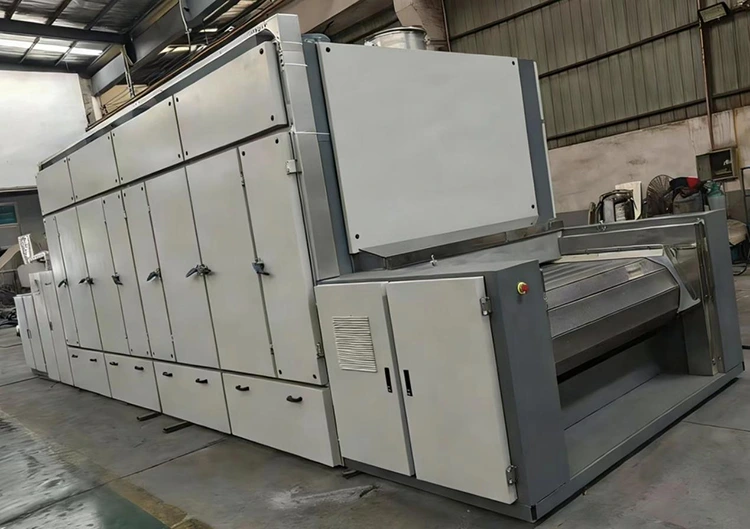

Φυσική εικόνα

Σχέδιο πλευρικών διαστάσεων

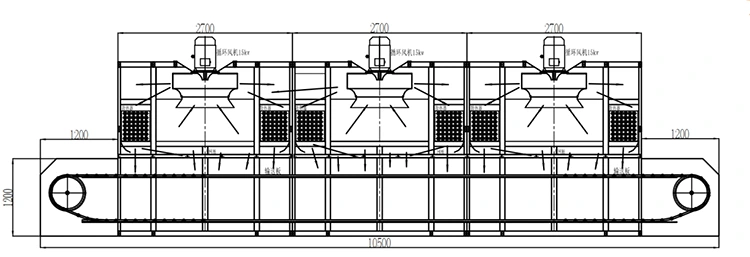

Σχέδιο μπροστινής διάστασης
